根據ISO的規定，在描述數控機床的運動時，采用右手直角坐標系；其中平行于主軸的坐標軸定義為z軸，繞x、y、z軸的旋轉坐標分別為A、B、C。各坐標軸的運動可由工作臺，也可以由刀具的運動來實現，但方向均以刀具相對于工件的運動方向來定義。

通常五軸聯動是指x、y、z、A、B、C中任意5個坐標的線性插補運動。換言之，五軸，指x、y、z三個移動軸加任意兩個旋轉軸。相對于常見的三軸（x、y、z三個自由度）加工而言，五軸加工是指加工幾何形狀比較復雜的零件時，需要加工刀具能夠在五個自由度上進行定位和連接。

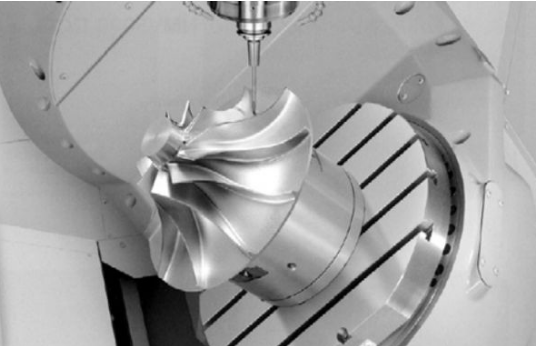

五軸加工中心編程難嗎,cnc五軸編程如何入門

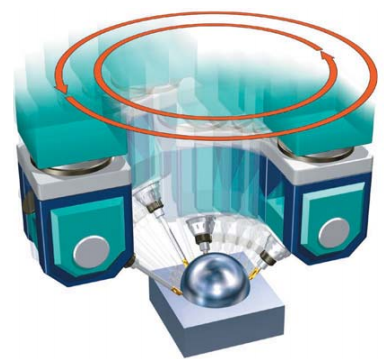

環球五軸加工中心五軸示意圖

五軸加工所采用的機床通常稱為五軸機床或五軸加工中心。五軸加工常用于航天領域，加工具有自由曲面的機體零部件、渦輪機零部件和葉輪等。五軸機床可以不改變工件在機床上的位置而對工件的不同側面進行加工，可大大提高棱柱形零件的加工效率。

五軸加工中心編程難嗎，五軸加工中心好學嗎？

五軸數控加工由于干涉和刀具在加工空間的位置控制，其數控編程、數控系統和機床結構遠比三軸機床復雜得多。所以，五軸說起來容易，真實現真的很難！另外，如果想要操作運用好，更難！下邊詳細來說說困難點體現在哪方面？

五軸數控編程抽象、操作困難

這是每一個傳統數控編程人員都深感頭疼的問題。三軸機床只有直線坐標軸, 而五軸數控機床結構形式多樣；同一段NC代碼可以在不同的三軸數控機床上獲得同樣的加工效果，但某一種五軸機床的NC代碼卻不能適用于所有類型的五軸機床。數控編程除了直線運動之外, 還要協調旋轉運動的相關計算，如旋轉角度行程檢驗、非線性誤差校核、刀具旋轉運動計算等，處理的信息量很大，數控編程極其抽象。

五軸加工中心編程難嗎,cnc五軸編程如何入門？

五軸數控加工的操作和編程技能密切相關，如果用戶為機床增添了特殊功能，則編程和操作會更復雜。只有反復實踐，編程及操作人員才能掌握必備的知識和技能。經驗豐富的編程、操作人員的缺乏，是五軸數控技術普及的一大阻力。

國內許多廠家從國外購買了五軸數控機床，由于技術培訓和服務不到位，五軸數控機床固有功能很難實現，機床利用率很低，很多場合還不如采用三軸機床。

對NC插補控制器、伺服驅動系統要求十分嚴格

五軸機床的運動是五個坐標軸運動的合成。旋轉坐標的加入，不但加重了插補運算的負擔，而且旋轉坐標的微小誤差就會大幅度降低加工精度。因此，要求控制器有更高的運算精度。

五軸機床的運動特性要求伺服驅動系統有很好的動態特性和較大的調速范圍。

五軸加工中心編程難嗎,cnc五軸編程如何入門？

五軸數控的NC程序校驗尤為重要

要提高機械加工效率，迫切要求淘汰傳統的“試切法”校驗方式。在五軸數控加工當中，NC 程序的校驗工作也變得十分重要，因為通常采用五軸數控機床加工的工件價格都十分昂貴，而且碰撞是五軸數控加工中的常見問題：刀具切入工件；刀具以極高的速度碰撞到工件；刀具和機床、夾具及其他加工范圍內的設備相碰撞；機床上的移動件和固定件或工件相碰撞。五軸數控中，碰撞很難預測，校驗程序必須對機床運動學及控制系統進行綜合分析。

如果CAM 系統檢測到錯誤，可以立即對刀具軌跡進行處理；但如果在加工過程中發現NC 程序錯誤，不能像在三軸數控中那樣直接對刀具軌跡進行修改。在三軸機床上，機床操作者可以直接對刀具半徑等參數進行修改。而在五軸加工中，情況就不那么簡單了，因為刀具尺寸和位置的變化對后續旋轉運動軌跡有直接影響。

刀具半徑補償

在五軸聯動NC 程序中，刀具長度補償功能仍然有效，而刀具半徑補償卻失效了。以圓柱銑刀進行接觸成形銑削時，需要對不同直徑的刀具編制不同的程序。目前流行的CNC 系統均無法完成刀具半徑補償，因為ISO文件中沒有提供足夠的數據對刀具位置進行重新計算。用戶在進行數控加工時需要頻繁換刀或調整刀具的確切尺寸，按照正常的處理程序，刀具軌跡應送回CAM 系統重新進行計算。從而導致整個加工過程效率十分低下。

后置處理器

五軸機床和三軸機床不同之處在于它還有兩個旋轉坐標，刀具位置從工件坐標系向機床坐標系轉換，中間要經過幾次坐標變換。利用市場上流行的后置處理器生成器，只需輸入機床的基本參數，就能夠產生三軸數控機床的后置處理器。而針對五軸數控機床，目前只有一些經過改良的后置處理器。五軸數控機床的后置處理器還有待進一步開發。

五軸加工中心需要什么功底？

三軸聯動時，刀具的軌跡中不必考慮工件原點在機床工作臺的位置，后置處理器能夠自動處理工件坐標系和機床坐標系的關系。對于五軸聯動，例如在X、Y、Z、B、C 五軸聯動的臥式銑床上加工時, 工件在C 轉臺上位置尺寸以及B 、C 轉臺相互之間的位置尺寸，產生刀具軌跡時都必須加以考慮。工人通常在裝夾工件時要耗費大量時間來處理這些位置關系。如果后置處理器能處理這些數據，工件的安裝和刀具軌跡的處理都會大大簡化；只需將工件裝夾在工作臺上，測量工件坐標系的位置和方向，將這些數據輸入到后置處理器，對刀具軌跡進行后置處理即可得到適當?shù)?/span>NC 程序。

五軸加工中心編程難嗎,cnc五軸編程如何入門？

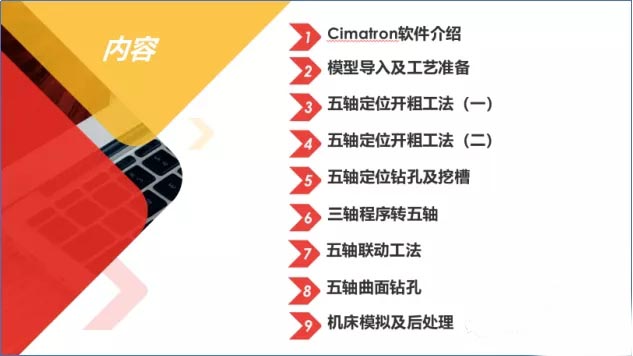

某培訓機構的課程目錄

非線性誤差和奇異性問題

由于旋轉坐標的引入，五軸數控機床的運動學比三軸機床要復雜得多。和旋轉有關的第一個問題是非線性誤差。非線性誤差應歸屬于編程誤差，可以通過縮小步距加以控制。在前置計算階段，編程者無法得知非線性誤差的大小，只有通過后置處理器生成機床程序后，非線性誤差才有可能計算出來。刀具軌跡線性化可以解決這個問題。有些控制系統能夠在加工的同時對刀具軌跡進行線性化處理，但通常是在后置處理器中進行線性化處理。

旋轉軸引起的另一個問題是奇異性。如果奇異點處在旋轉軸的極限位置處，則在奇異點附近若有很小振蕩都會導致旋轉軸的180°翻轉，這種情況相當危險。

對五面體加工的操作, 用戶必須借助于成熟的CAD/CAM 系統，并且必須要有經驗豐富的編程人員來對CAD/CAM 系統進行操作。

加工中心五軸編程工資一般多少？

據小編經過幾次調查，五軸加工中心編程人員工資大概在12000-18000/月左右。當然人人都想拿高工資，我們看一下用人單位的招聘要求：

1、熟練操作MASTERCAM、UG和POWERMILL任意一種軟件的編程軟件，能獨立完成各類產品的NC程序編寫。

2、金銀首飾類產品，五軸編程工作經驗不低于3年。（每個公司的要求視加工產品有所不同）

3、熟悉車銑復合或臥式加工中心CNC編程，有德瑪吉DMU60、80五軸編程工作經驗（海德漢系統）經驗。

4、熟悉加工工藝，能自主設計工裝夾具；能對產品提出不同工藝優化加工步驟，縮短加工時間。

5、工作時間：26天10小時（每家公司要求略有不同）

看了以上的招聘要求，各位想從事五軸編程工程師的讀者朋友們，請對號入座，這個工資水平是否是正常范圍，您的編程水平是否能拿到這個工資？

看了上面的介紹，相信你對五軸加工中心編程難嗎，加工中心五軸編程工資一般多少，五軸加工編程需要什么功底有了自己的認識和了解。
